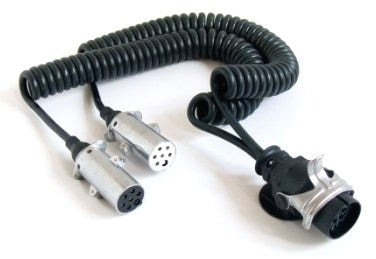

15 kerne elektrisk spole til 2 x 7 ben stik 3.5 m arbejdslængde

24V-adapteren med et 15-benet til 2x7-benet 3.8 m kabel (model E1570) er et tilbehør designet til en pålidelig og bekvem forbindelse mellem en sættevogn og et køretøj. Ved at bruge denne adapter kan brugeren fuldt ud betjene både lysfunktionerne og anhængerens bremsesystem. Adapteren opdeler den 15-benede køretøjsside i to separate 7-benede stik: et 7-benet N-stik (normalt) og et 7-benet S-stik (supplerende).

Ledningsføring Pinout-fordeling

15-bens til 7-bens N-stik (belysning og standardfunktioner)

• Jord: Jord til ben 1-3 og 5-12
• Venstre position: Venstre positions-/baglygte
• Venstre blinklys: Venstre blinklys
• Stop: Bremselys
• Højre blinklys: Højre blinklys
• Højre position: Højre positions-/baglygte
• Bremseslidindikator: Signal for bremseslidindikator

15-bens til 7-bens S (supplerende funktioner)

• Jord: Jord til ben 1-3 og 5-12
• Bremsesignal: Sekundært bremsesignal
• Baklys: Baklys
• +24V Konstant: Permanent strømforsyning
• Løfteaksel: Styring af løfteaksel
• +24V Konstant: Ekstra permanent strømforsyning
• P/M-lys: Tågebaglygte / ekstrafunktion

produktegenskaber

• Bygger bro mellem 15-bens trækkøretøjer og dobbelte 7-bens (N & S) trailere
• Muliggør fuld funktionalitet af vigtig belysning, sikkerhedssystemer og hjælpeelektronik
• Generøs kabellængde giver maksimal fleksibilitet i skarpe sving

Tekniske data

• Model: E1570
• Spænding: 24V
• Antal stifter: 15-bens til dobbelt 7-bens (7-bens N + 7-bens S)
• Kabel længde: 3.8m
